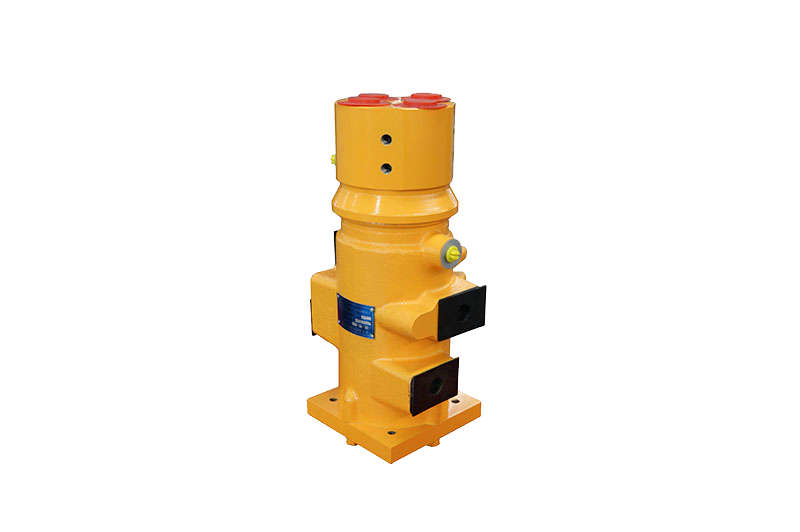

中央回轉接頭組成零件端蓋、中間壓蓋、底蓋、內管、填料壓蓋等零件。殼體、端蓋、中間壓蓋、底蓋零件多為鑄件。這些零件的設計和選擇材料與通用零件基本一致。所需要注意的問題，一是使用流體介質的腐蝕問題，二是承受內壓的強度。
一、中央回轉接頭的殼體
中央回轉接頭的殼體結構形狀隨旋轉接頭的類型，使用條件等不同要求而異。即使同一類型的旋轉接頭，在協調摩擦運動副零件裝配、配置、保證密封袋條件下，其結構設計也有所不同。一般來說，中央回轉接頭的殼體呈圓桶狀，或呈現圓柱形階梯狀結構。配置滾珠軸承的中央回轉接頭，在其殼體上有的設計有配置潤滑油脂加入和泄出的孔道；有的還會留有檢視孔，以備觀察摩擦副的運動情況及磨損狀況。在有的旋轉接頭殼體上還設計有于輸送流體管道管件連接的相應孔道和結構?？傊D接頭的殼體是在其內部結構組裝摩擦副及其所屬零件中不可缺少的外形零件。為到達其目的，其結構要求簡單、輕便、外形美觀。對常用類型的殼體應盡量使其結構統一，以便互換通用。
二、中央回轉接頭端蓋、中間壓蓋、底蓋等
中央回轉接頭的端蓋結構多種多樣，它常與流體介質輸送管道連接結構和要求以及旋轉接頭內管連接結構有關。 中間壓蓋多位圓盤形狀，常出現在球面摩擦運動副結構的Q型旋轉接頭和QR型旋轉接頭中，在其上一般設計加工有與殼體用螺栓連接的均布孔。中央回轉接頭的底蓋是將殼體底部端面，用可拆螺栓的底蓋零件代替，便于加工和維修更換易損件。底蓋結構多位盤形，在其上有時還設計有止轉結構。
